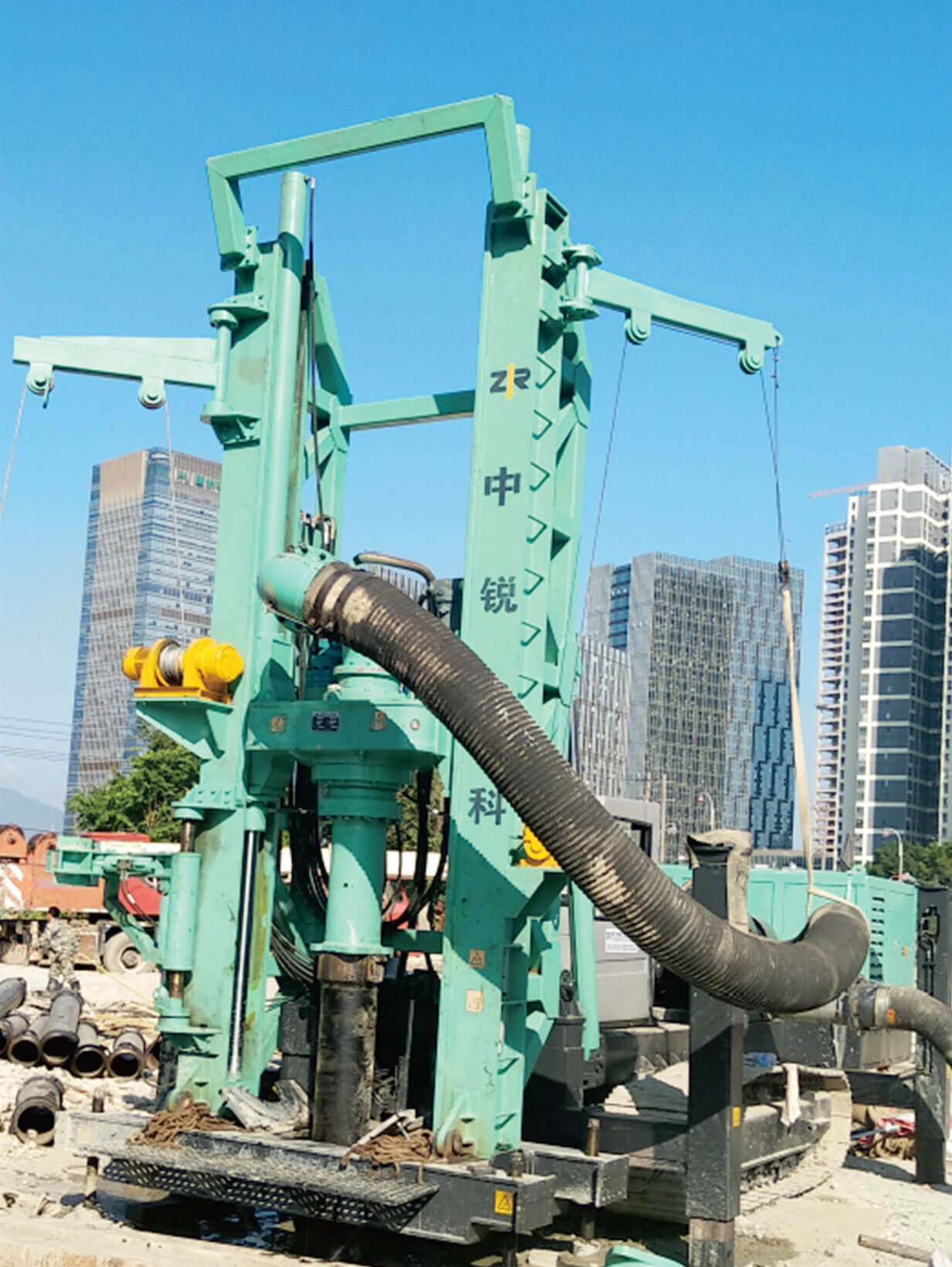

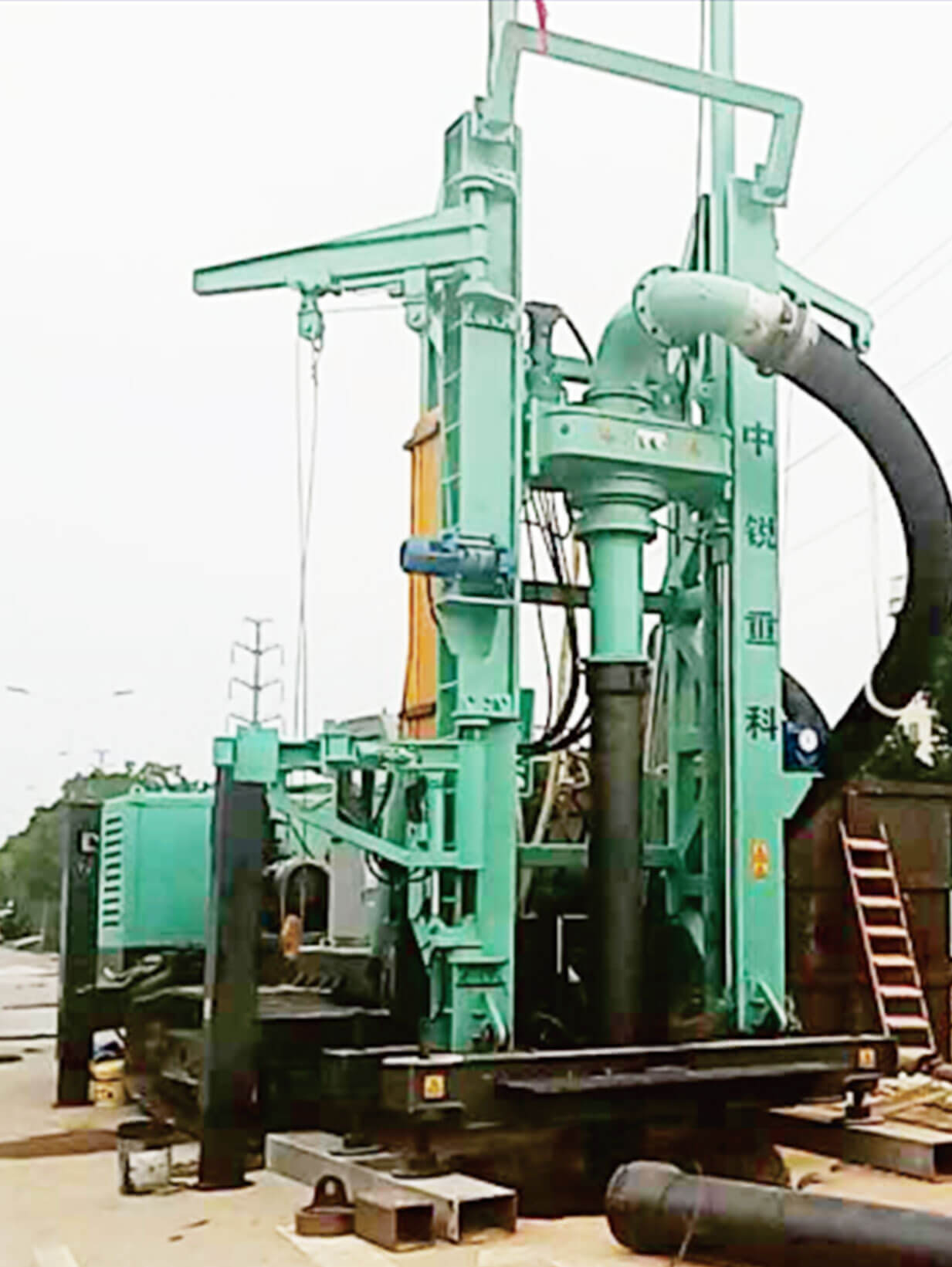

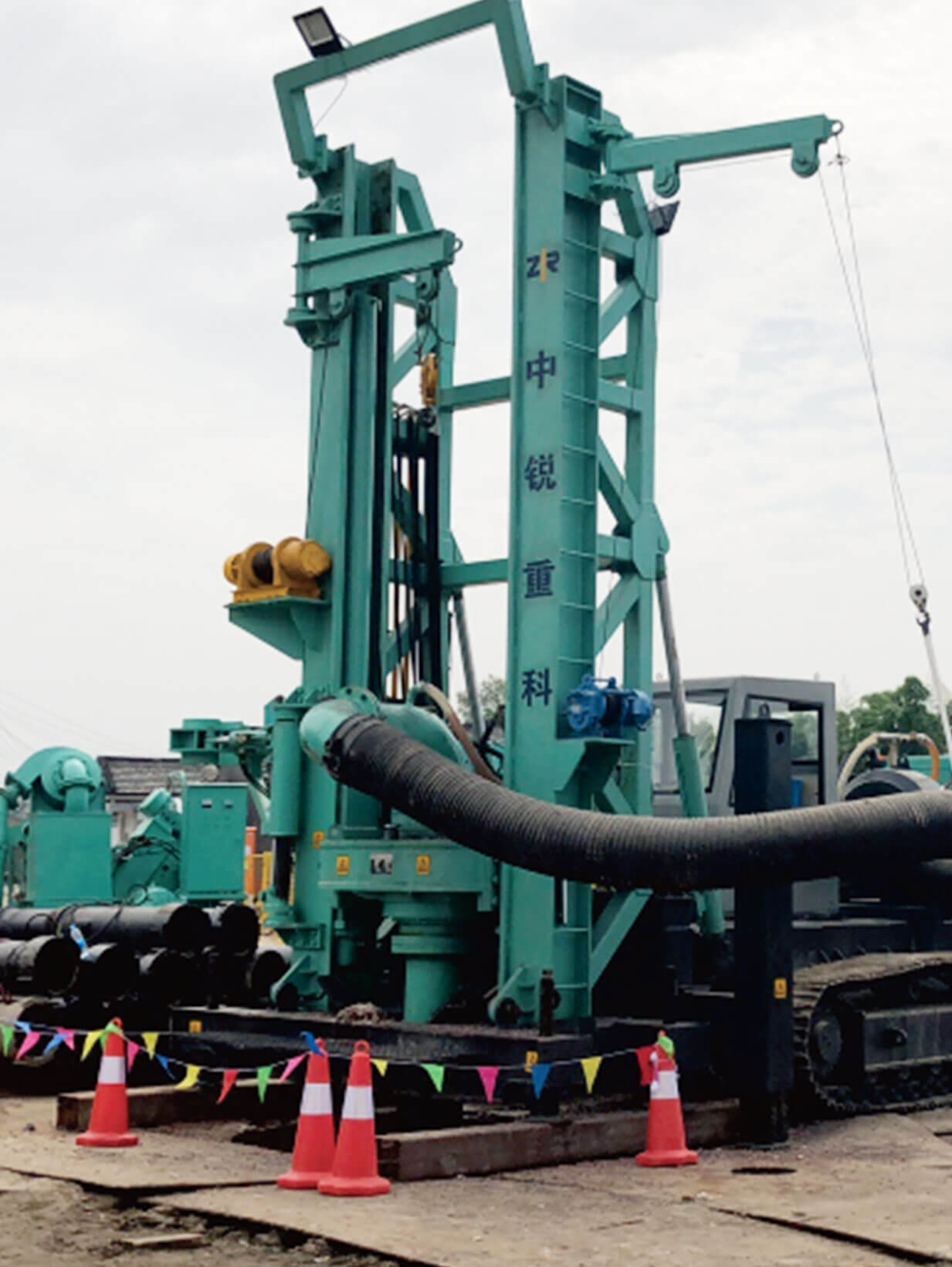

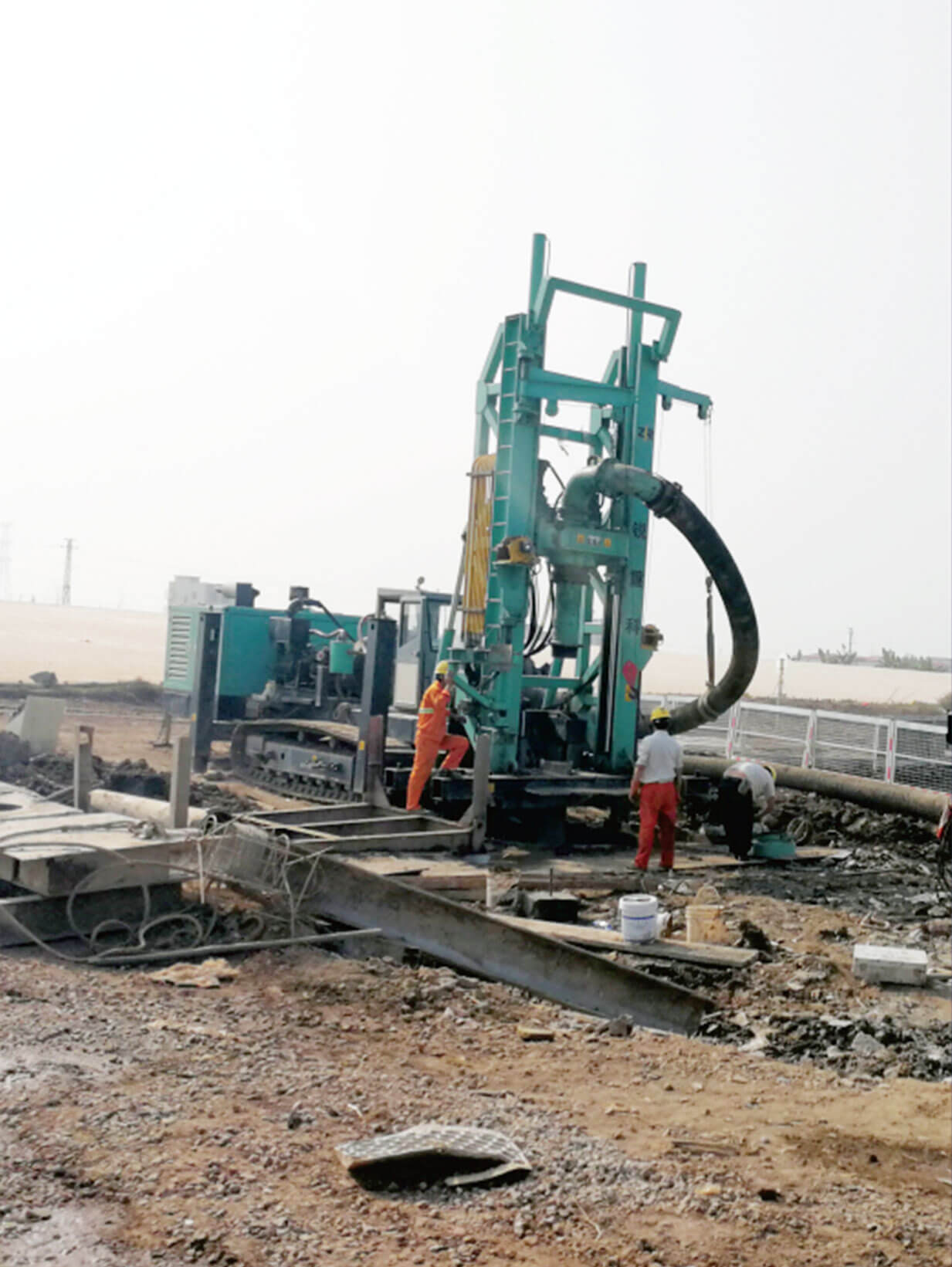

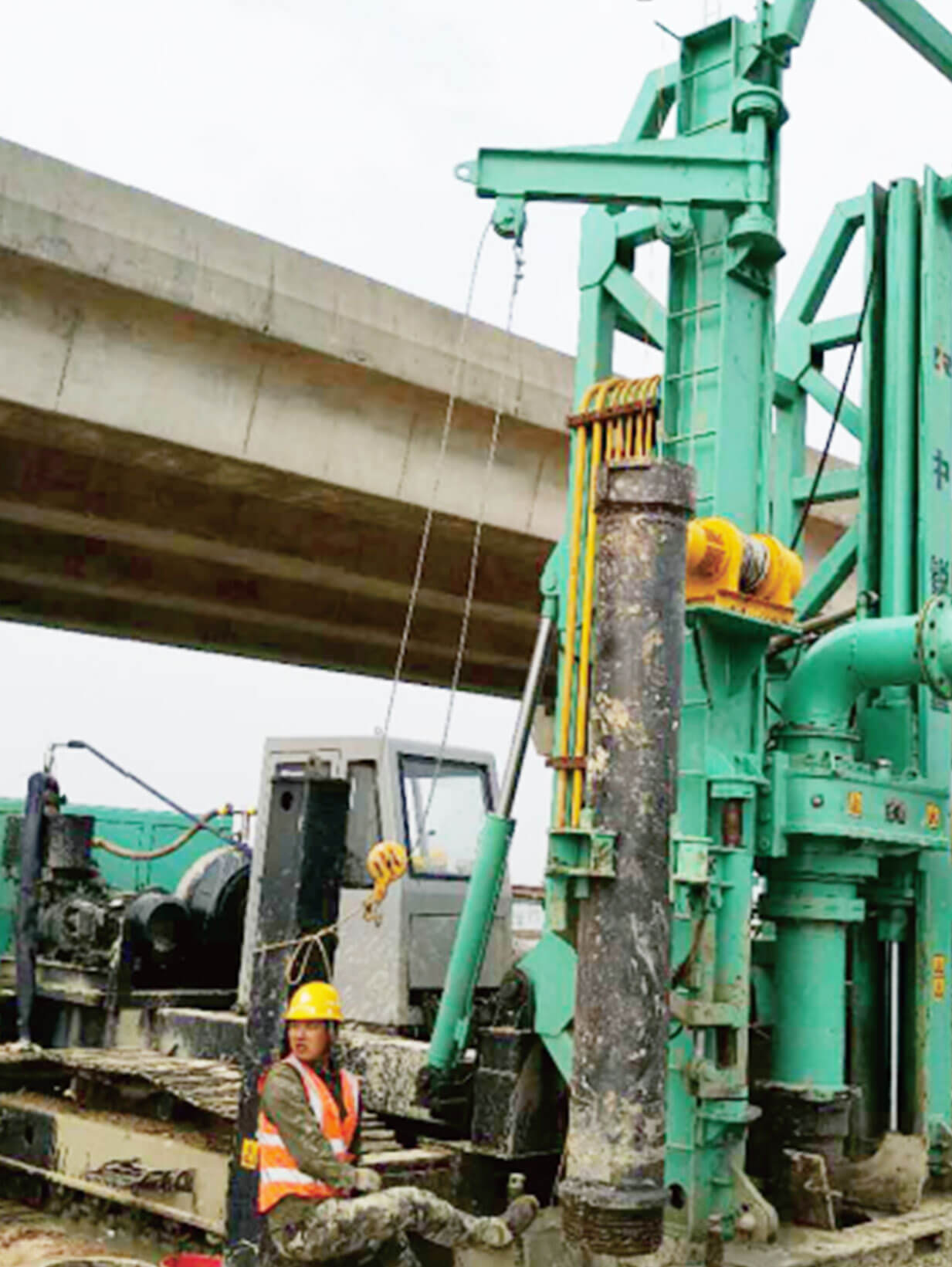

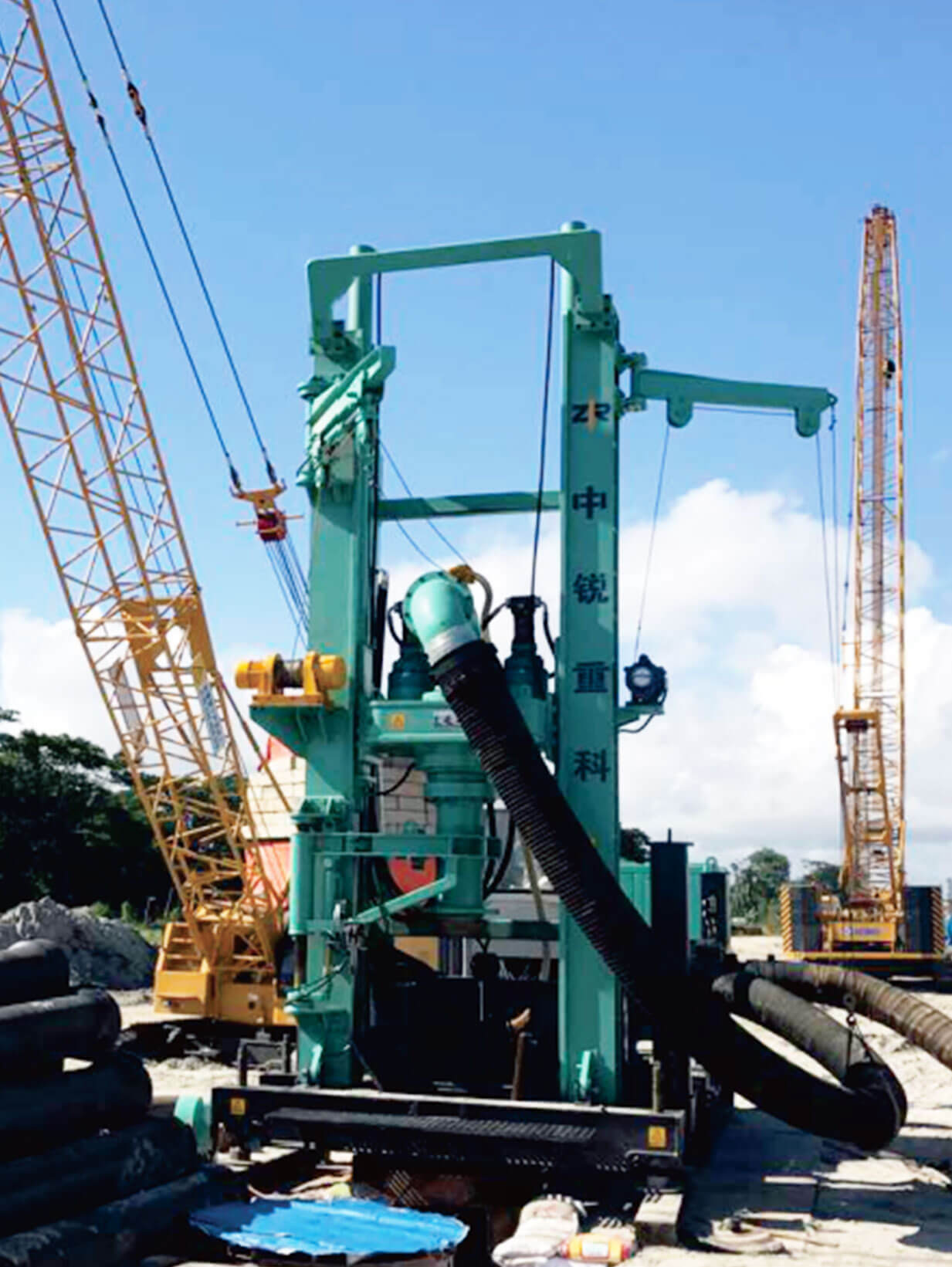

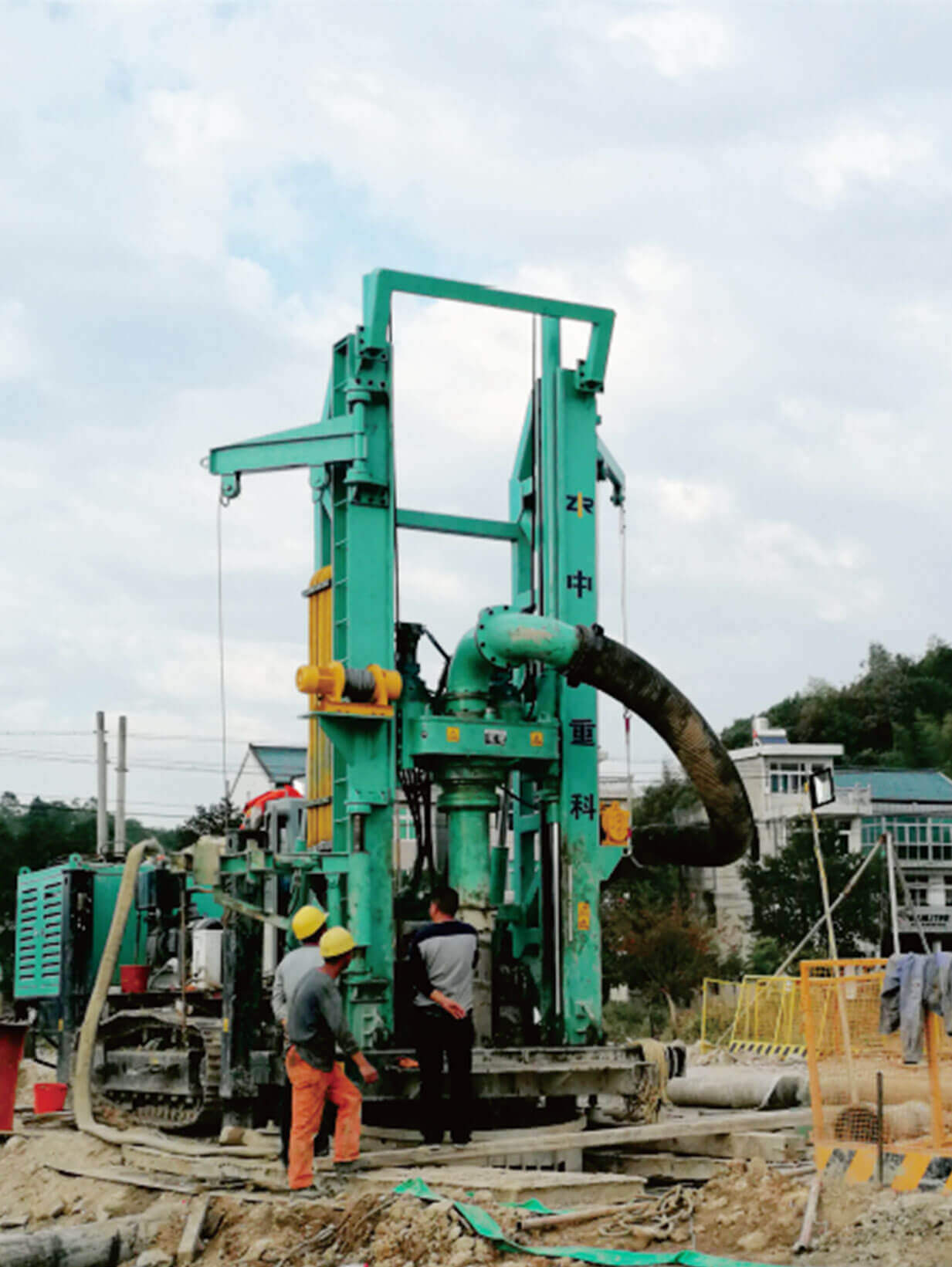

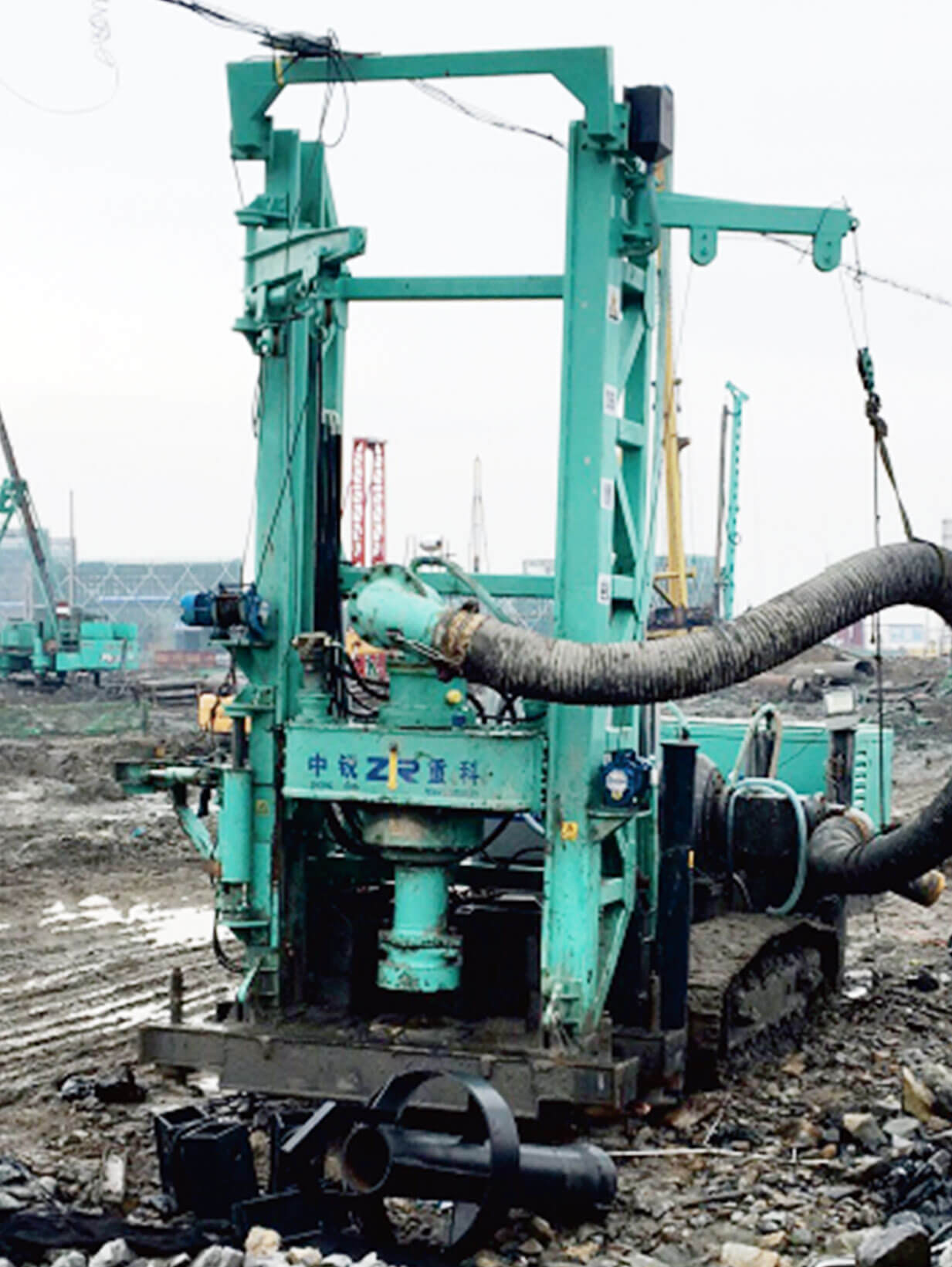

ZJD系列履帶式反循環全液壓鉆機主要用于中大口徑、大深度、復雜地層的樁基礎施工,特別適用于砂、卵石及巖層施工。該系列鉆機最大鉆孔直徑為4m,最深深度為150m,可在硬度100MPa以內的巖石層施工,廣泛用于陸上建筑、水井鉆孔、港口碼頭、江、河、湖、海中的橋梁等樁基礎施工。
采用全液壓無級變速,恒壓和恒速鉆進,配備大口徑、低揚程、大排量砂石泵循環泥漿,可根據施工需要自動調節鉆進速度和循環泥漿流量,采用抽真空排氣比充液排氣更高效,搭載自行走履帶底盤顛覆傳統使 移動更方便、操作更靈活,采用泵吸或氣舉的反循環排渣系統,鉆進效率高,成孔質量好,功率消耗低,鉆頭壽命長,使用成本低。該系列鉆機具有施工效率高,場地機動性好,操作維護安全簡便,綜合性價比極高等優點。

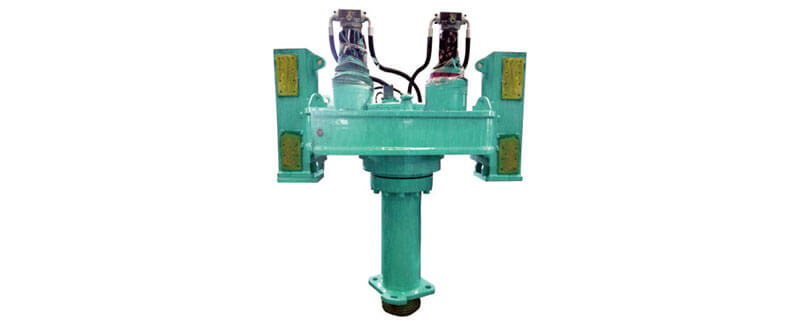

全液壓驅動,大扭矩、大提升力配置,作業能力強勁,傳動性能穩定可靠。采用布雷維尼等國際品牌動力頭減速機和力士樂技術的馬達,實現鉆進過程中不停機無級調速,可根據地層不同,自動調節動力頭的轉速和扭矩,達到最佳工作狀態。在任何環境下都可以發揮出色的工作效率及卓越的性能。

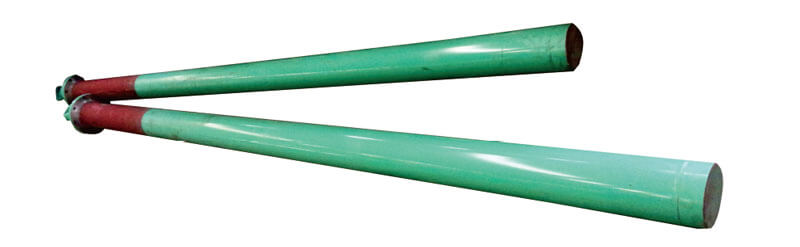

采用大缸徑油缸提升動力頭和鉆具,結構簡單、提升力大、性能穩定可靠、使用安全,維護方便。并可實現油缸減壓或適當加壓鉆進,大大提升鉆孔的垂直度和進尺速度。

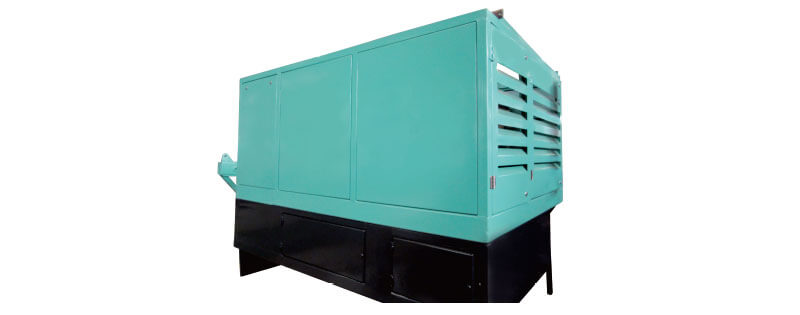

液壓泵站采用整體箱式結構,可以整體吊裝拆卸便于泵站維修,泵站有全封閉覆蓋門及蓋板,可有效保護電氣和液壓件。電氣控制具有過載、過流、過壓保護功能,安全可靠。

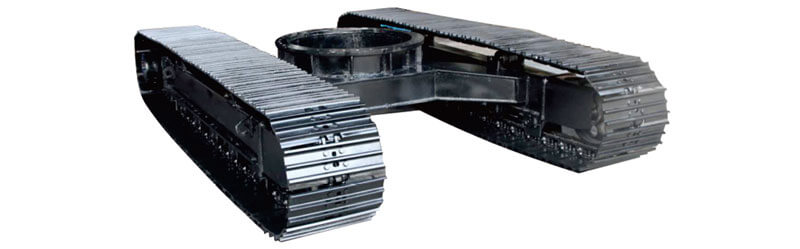

鉆機底盤采用自行走履帶底盤,接地比壓小,場地機動性能強,移動方便,可滿足鉆機在困難場地和復雜工況的作業需要。

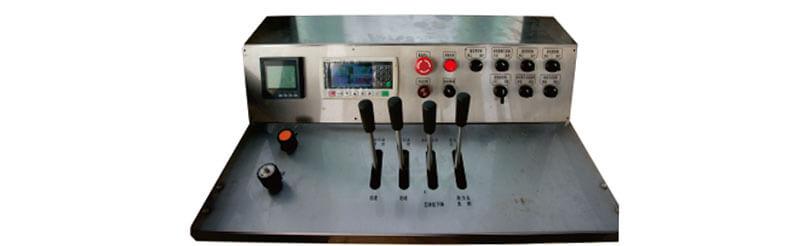

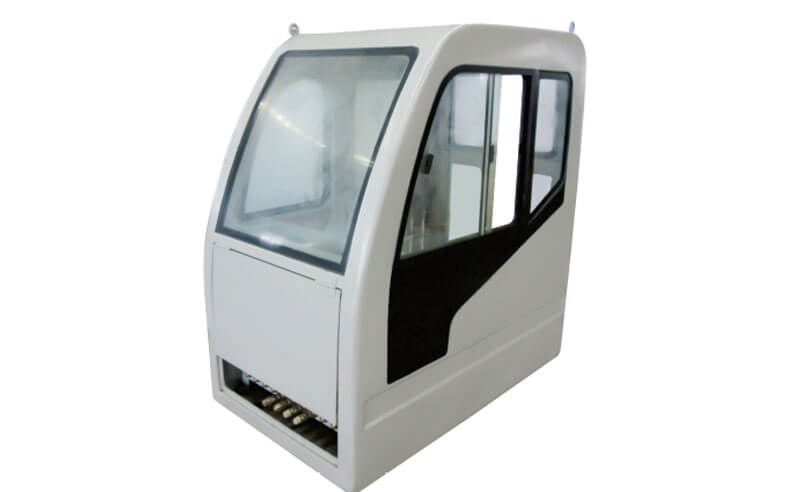

PLC文本監控器,可顯示系統的主要運行參數及故障原因,具有聲音報警功能。操作室控制臺采用不銹鋼面板,控制手柄布局合理操作簡便,可在操作臺設定和調整鉆機轉速、壓力等參數,維護成本低,環境舒適,可選配安裝空調設備。
自動鉆進功能:
鉆機具有自動鉆進控制系統,可根據地層情況設置不同的軸壓,并自動保持軸壓恒定,降低了對操作人員的要求,提高了鉆機工作效率。

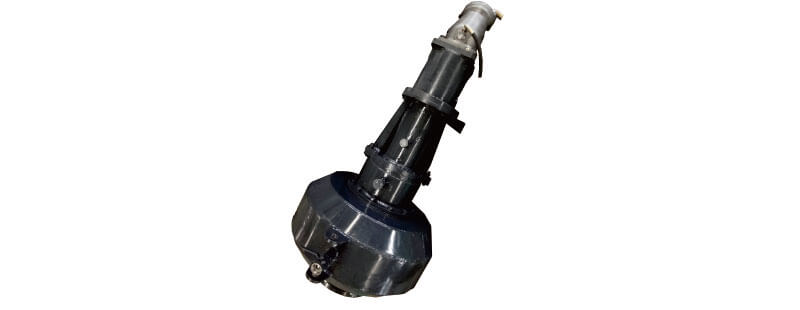

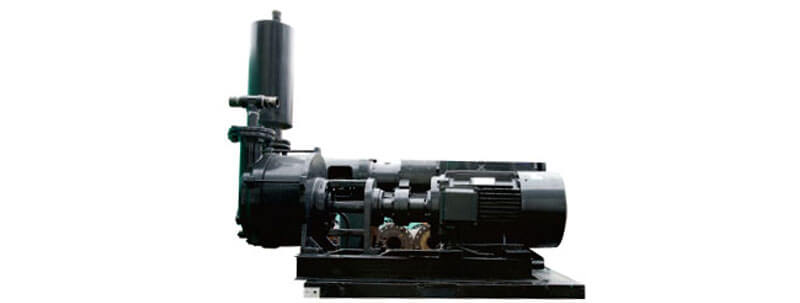

配備大口徑、低揚程、大排量砂石泵循環泥漿,卵石通過性好,排渣能力強,采用變量液壓泵驅動,可實現砂石泵無極調速,高效節能。

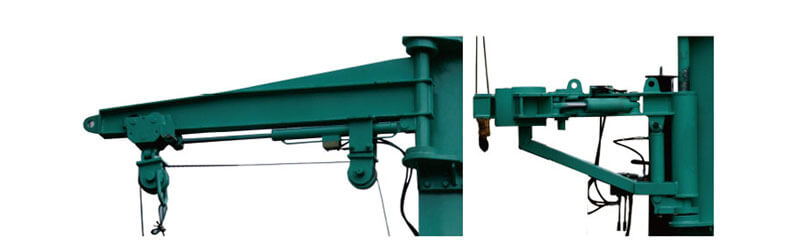

鉆機配備輔助機械吊臂,在拆裝鉆桿時,該吊臂配合鉆桿卷揚具有夾持、扶正鉆桿及對位功能,更方便、更省力的吊裝、拆卸鉆桿,降低人工勞動強度。
采用大排量水循環真空泵,使用和維護方便,抽真空排氣效率高。

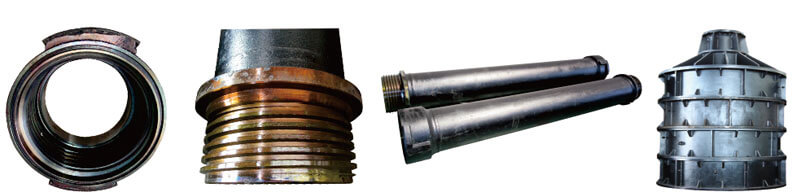

大通徑厚壁螺紋接頭鉆桿,采用特殊熱處理、自動焊埋弧焊工藝,強度高,壽命長,螺紋連接拆卸方便快捷省時省力,可選增配重孔底加壓,確保成孔垂直度,提高鉆進效率和質量。
產品型號 | 單位 | ZJD2000/100 | ZJD3000/210 |
鉆孔最大直徑 | (米) | 2.5(泥)/2(巖石) | 4(泥)/3(巖石) |
鉆孔最深深度 | (米) | 120 | 130 |
最大提升力 | (噸) | 70 | 110 |
最大工作高度 | (米) | 8 | 8.5 |
巖石硬度 | (兆帕) | 100 | 100 |
鉆桿提升卷揚提升力 | (噸) | 1 | 2 |
動力頭轉速及扭矩 | 轉/分 | 4 | 4 |
(噸·米) | 10 | 21 | |
(轉/分) | 6 | 19 | |
(噸·米) | 8 | 4 | |
(轉/分) | 17 | / | |
(噸·米) | 2.1 | / | |
鉆桿規格 | (mm) | Ф325×20×2500 | Ф351×20×2500 |
反循環砂石泵口徑 | (寸) | 12 | 15 |
配重(選配) | 噸 | 12 | 25 |
總功率 | (kW) | 152(75+55+22) | 187.5 |
整機尺寸 | (米) | 9.2×3×6.5 (工作狀態) | 10×3×7 (工作狀態) |
9.2×3×3.1(運輸狀態) | 10×3×3.1(運輸狀態) | ||
單機重量 | (噸) | 29 | 41 |
排渣方式 | 泵吸反循環或氣舉反循環 | 泵吸反循環或氣舉反循環 | 泵吸反循環或氣舉反循環 |
鉆進系統 | 恒壓鉆進 | 恒壓鉆進 | 恒壓鉆進 |
